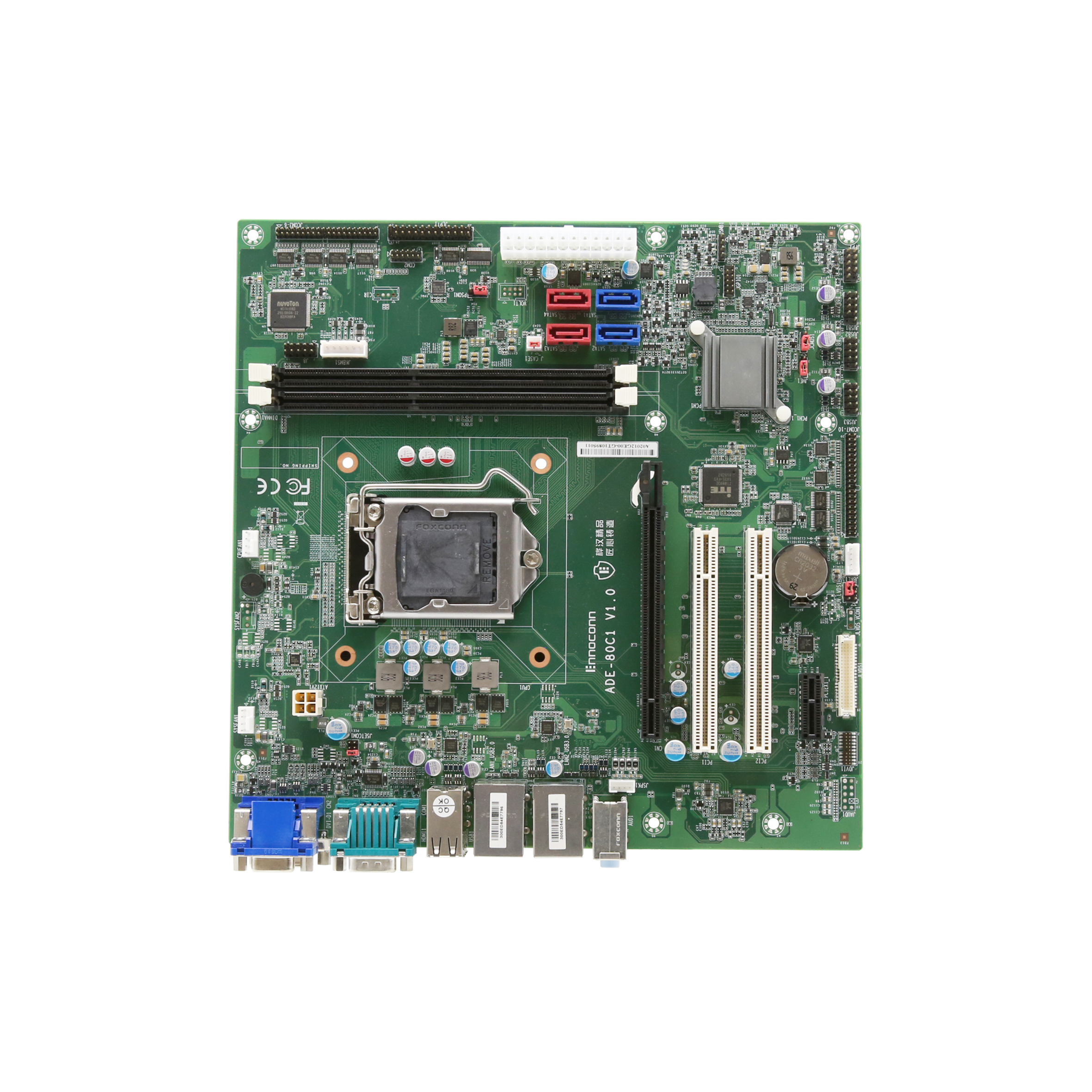

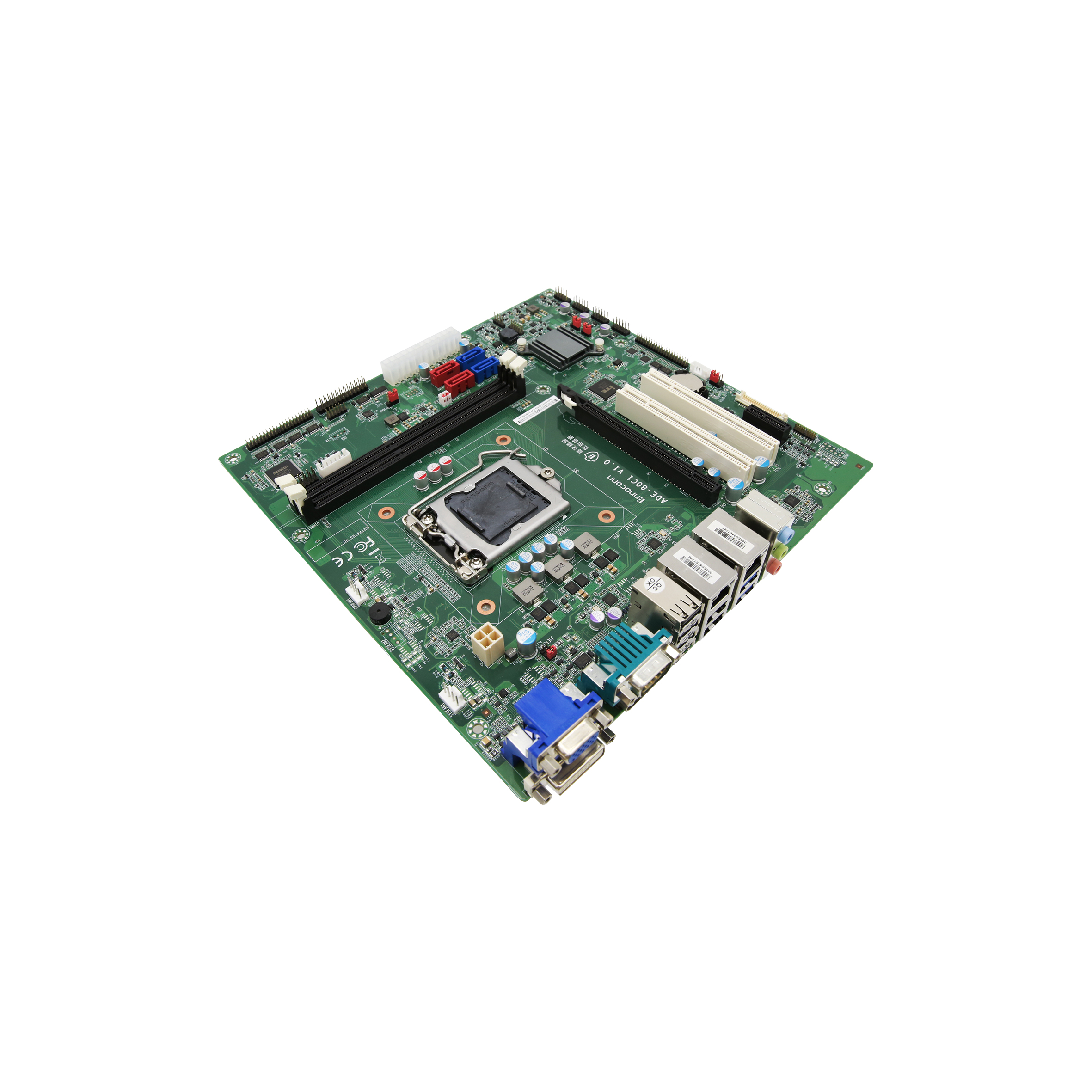

CEB-H81M-A101
您所在的位置：首頁 > 產品中心 > CEB-H81M-A101

CEB-H81M-A101

產品介紹

LGA1150 Intel?4代酷睿 i7/i5/i3/奔騰?/賽揚?處理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs/10COMs,m-ATX 主板 采用Intel?Haswell平臺，H81芯片組， 中央處理器功耗最高支援到65W，m-ATX 架構， 支持雙千兆網口，DDR3,SATA III,USB3.0,6COMs/10COMs. 主板支持豐富的I/O接口、功能齊全，具備耐用設計與多擴展功能。 可應用于金融、智能服務、智能制造、安全監控、環保監測等領域。

產品特性

CEB-H81M-A101

Intel?4代酷睿 i7/i5/i3/奔騰?/賽揚?處理器，功耗最高支援到65W
雙通道 DDR3 1333/1600MHz,高達16GB
支持VGA,DVI-D,HDMI,LVDS(選配) 獨立雙顯
支持雙 GbEs,SATA3.0,USB3.0,8位DIO
支持2個RS-232/422/485和4或8個RS232串聯端口
1個PCIe x16 (Gen3)和1個PCIe X 1, 和2個PCI 擴展口

  • 產品規格
  • 下載中心
  • 訂購清單
■   規格 Specification
  處理器 Processor  Intel?4th Core? i7/i5/i3/Pentium?/Celeron?processor, TDP up to 65W
  芯片組 Chipset  H81
  內存 MCRory  DDR3 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB
  存儲 Storage  2 x SATA 2.0, 2 x SATA 3.0
  顯示 Display  Intel? HD Graphics 4600
  網口 Ethernet  2 x Realtek? 8111G-CG GbE (10/100/1000 Mbps)
  音頻 Audio  Realtek? ALC269 HD Audio codec, supports 2.1-channel
  BIOS  AMI UEFI BIOS

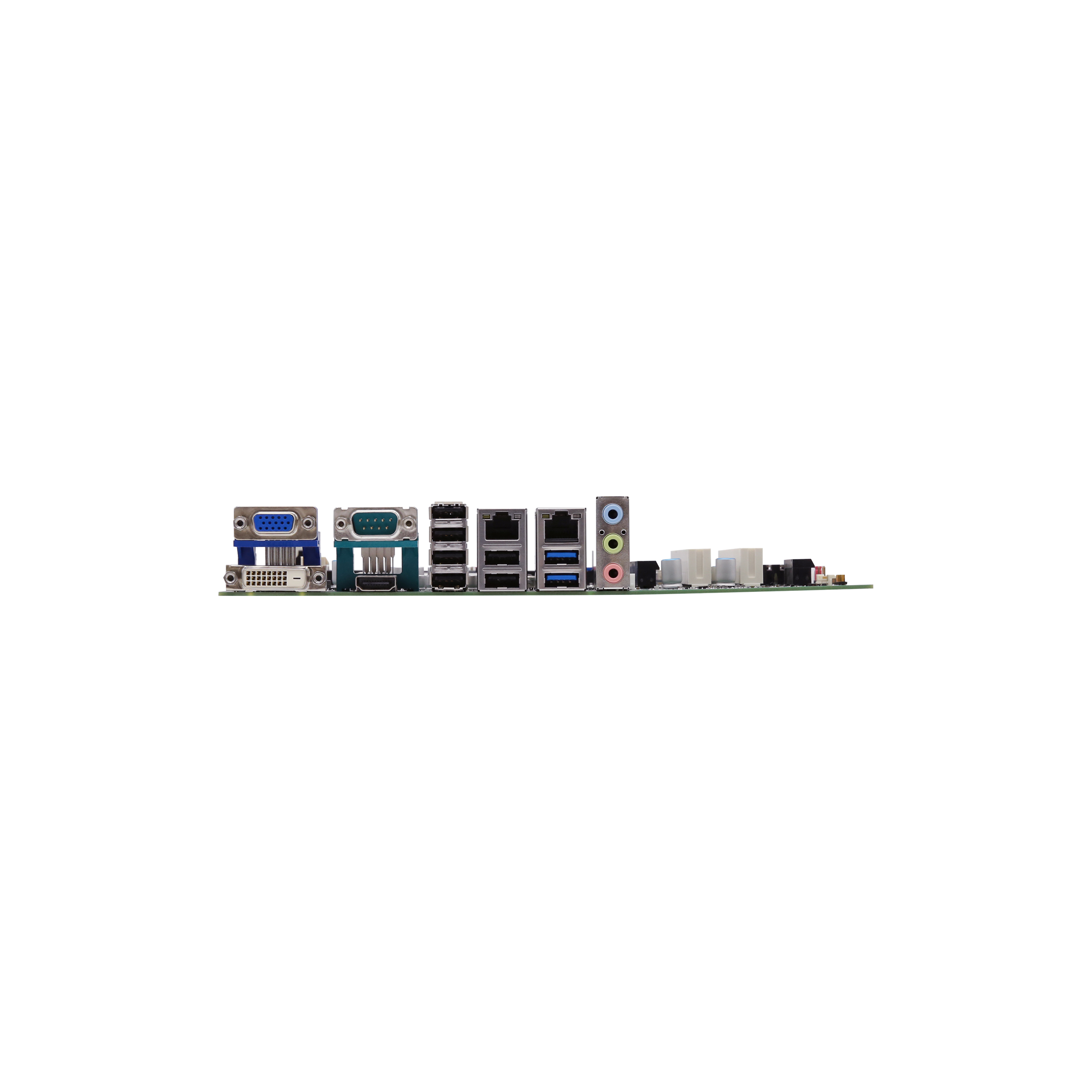

  外部接口 Rear I/O  1 x VGA: max resolution up to 1920 x 1600@60Hz
  1 x DVI-D: max resolution up to 1920 x 1200@60Hz
  1 x HDMI: max resolution up to 2560 x 1600@60Hz
  2 x USB 3.0, 6 x USB 2.0
  1 x Line-in, 1 x Line-out, 1 x Mic-in
  2 x RJ45
  內部接口 Internal I/O  6 x USB 2.0
  1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin)
  1 x LVDS: Supports dual channel 24 bit and up to 1920 x 1200 (optional)
  1 x 8-bit GPIO
  1 x F_Panel (power LED, HDD LED, power button, reset button)
  擴展接口 Expansion  1 x PCIe X 16 (Gen3)
  1 x PCIe X 1
  2 x PCI
  環境 Environment  操作溫度operation tCRp: 0℃~60℃
  存儲溫度storage tCRp: -40℃~85℃
  操作濕度operation hum: 5%~90%,非凝結 non-coagulation
  存儲濕度storage hum: 5%~90%,非凝結 non-coagulation
  電源輸入 Power Input  ATX
  尺寸 Dimensions  244 x 244 mm (9.6" x 9.6")
  操作系統OS  Windows 7(部分功能受限/limited function)/8.1/10, Linux



■ 配置Configuration

型號 Model NameCEB-H81M-A100CEB-H81M-A101
COM10   (2 x In-RS485/422/232,6   (5 x In-RS232, 1 x R-RS232)
LPT10
PS210
LVDS10
TPMTPM1.2/2.0 (default   1.2)0
Speaker10




文件名稱
更新時間
操作
DS_CEB-H81M-A101_20201017
2020-10-17
類型型號 Model Name描述
標配CEA-SA40-CAB01   x SATA, 1x7P, 400mm, w/o lock, 180°/180°
CEA-H81M-BRK0I/O shielding   bracket
選配CEA-CM50-CAB04 x COM(3~6),2 x   20P,500mm,black
CEA-CM50-CAB14 x COM(7~10),2 x   20P,500mm,black
CEA-US25-CAB04 x USB,2 x 5P,250mm,white
CEA-H81M-FAN0CPU Cooler, support 65W,LGA115X Series
